一、概述
随着社会主义市场经济的发展,社会各行业在实际应用中对安全防范行业提出了更高的要求。而数字网络监控技术作为一种行之有效的安防和自动化管理,已被各个行业安防监控系统所广泛采用。它一方面使单位管理部门能获取各个重要场所内的情况、安全防范,产生的大量实时信息,更有利于加强对单位的安全的管理;另一方面又可提高安全防范效率,达到现代化网络的管理水平。
安装数字网络监控系统,能大大减少不必要的人力、物力,实时高度监控可视区域,做到控制现场人员的实际运作现状,实时快速的反映所发生的一切事物,便于及时应付处理突发变故事件等;达到安全防范和安全管理的宏观动态监控、微观取证的目的。
根据“数字式网络视频监控”系统项目和需求部门的设计规范要求,结合广州万宏电子有限公司从事保安监控系统工程设计经验,遵循技术的先进性、系统的扩展性、整体设计的实效性和高性能价格比。在系统的设计中,强调设计的综合管理及操作性能,力求系统操作简便、实用和直观性。
系统设计强调中心监控的综合管理和操作性能,力求系统操作简便直观。一方面激活内部配置管理,利用现代计算机技术和网络技术加强过程控制,以提高管理的水平;另一方面需要使有关部门在事后获取相关录像记录,提供有效现场证据和线索,在事前,事中、事后进行全面防范。
二、设计原则
1、基本情况介绍
监控中心需对各监控点进行视频监控并实现视频信息录像。由电信广域网传输,组建这样的系统,根据我们对监控行业的了解和丰富的工程经验,认为其需求主要体现在以下几个方面:
⑴视频监控覆盖到全区29个村庄的各通道村中心、村口或重要区域,对其进行24小时实时高清视频监控及录像,特殊区域还可以进行实时音视频同步监控;
⑵在监控中心可以远程控制每个村庄监控点的摄像机云台,实现变焦、变光圈、聚焦的控制,达到更大范围、更佳效果的监控;
⑶在监控中心能够实时接收前端传统报警装置传送的报警信息;
⑷在监控中心的网络计算机上可以集中存储,数据更安全、可靠:
⑸具备完善的安全级别控制,实现完善的安全策略管理;系统设置不同管理级别,针对级别进行管理权限的限制;
2、方案设计原则
根据项目的要求和国家有关法规的要求,我们经过认真研究、分析设计本系统方案。该系统具有性能先进、质量可靠、经济实用等特点,而且该系统具有方便扩展、与其它信息系统实现无缝连接的能力。为实现安防系统的可视化管理奠定了基础。
依据、参考的相关规范包括:
《工业电视系统工程设计规范》GBJll5—87
《远动设备终端通用技术条件》GB/T16435-1996
《中华人民共和国安全行业管理规范》
《软件工程国家标准》
《中国电气安装工程施工及验收规范》
《安全防范工程程序与要求》GA/T75-94
《安全检查防范系统通用图形符号》GA/T74-94
《社会公共场所安全防范工种设计规范》
《民用建筑电气设计规范》JGJ/T16-92
公安部、公安厅技防办有关文件规定。
《中华人民共和国公共行业标准》(GA/T70-94)
《安全防范工程程序与要求》(GA/T75-94)
《电气装置安装工程施工及验收规范》(BGJ232.90.92)
《民用闭路监视电视系统工程技术规范》(GB50198-94)
《民用工业建筑电气设计规范》(GJT16-92)
《电视系统视频指标》(CCTRRECOMMENDATION472-3)
2.1、标准化
网络视频监控系统就是要实现在网络系统上的图像传输和共享。本系统采用的产品均遵循网络协议和传输标准的要求。
2.2、可扩展性
⑴由于用户以后的需求会不断发展,监控数量将随之扩大,只要增加前端设备和升级软件不用添加其他附加设备,以保证用户的投资。
⑵为了适宜未来系统扩展的要求,系统在满足现有功能的基础上预留足够的设备容纳性以便系统扩充之用。系统中控制部件(软、硬件)采用集中式结构、嵌入式等技术措施,可以方便灵活的进行扩充,充分保证系统在将来的适应性。
⑶灵活的组网方式,方便被监控点的增加。
⑷多个视频监控系统可以作为子系统组成更大的视频监控系统,可按多级组网的方式,形成大规模的监控网络,高一级监控中心能管理和监控低一级监控中心的运行。
2.3、易用性
⑴软件使用界面良好,用户安装相应软件(客户端控件)后就可进行实现监控,完全智能控制,不用单独设置。
⑵系统可以很方便进行升级,保证用户投资。系统采用的程序,包括:服务器程序和客户端程序,均为客户提供升级服务。
⑶可调节图像质量与带宽占用,系统采用H.264硬件编解码,可以根据用户需求调节帧数、分辨率、图像质量等。带宽和码流,支持64K-4096Kbps的传输码率
⑷多种图像浏览方式,包括单画面、四画面、九画面、十六画面、二十五画面、三十六画面多种浏览方式。
⑸系统建立基于B/S架构(即WEB)的组网技术,可以方便灵活的使用。
2.4、可靠性
⑴具有设计独到的视频流量管理功能,保证网络通畅。
⑵实行操作权限管理,保证统一、规范管理。
⑶系统具有自诊断功能。
⑷系统设备的平均无故障工作时间MTBF>10000小时。
⑸分布式由于每一个设备均以分散的方式安装于某个村的摄像机端,即使单个设备发生了故障也仅仅是影响到这个设备,而不至于影响整个系统
2.5、完善性
⑴具有强大的视频、音频和数据告警功能:
当某台摄像机发生移动侦测报警时,系统可实时启动录像,或驱动云台前往预置位实时监视;
当发生报警时,能把联动报警的信号进行接入,识别报警。
⑵功能完善的录像管理体系:
系统可选用手动、移动侦测、报警、定时录像四种录像方式;提供指定周期的滚动删除功能,有效防止存储空间耗尽。同时可提供分布式网络存储或中心集中存储功能;
⑶系统具备完善的控制功能:
系统设权限管理,对不同级别的用户给予不同的权限,有效防止越权操作;
2.6、良好的硬件平台
系统硬件平台为嵌入式设计,高实现高度一体化、高度工程化,便于施工、安装、调试。
2.7、良好的软件平台
系统的软件操作简便、模块化结构,能应用于Windows2000/NT/XP/Windows2003等操作系统。
三、系统设计
1、设计思路
1.1、需求分析
监控中心“网络视频监控”系统项目统一规划、统一管理的基础上,中心内部网络传输介质,采用局域网来实现,要求达到统一的监控,对各重要区域进行实施24小时实时视频监控。作到集中监控、集中存储,可以在内部网络铺盖的任何地点查看、控制任何一个监控点,随意调用监控画面,要求画面清晰连贯。监控中心实时监看重要监控点;
1.2、技术分析
1.2.1IP网络监控系统解决方案
数字视频监控系统是一种以LAN/WAN等多种网络组成方式,构成具有高质量的、动态图像实时的监控系统,它是大型的、分散的地理区域监控网络系统的技术基础。
数字视频监控系统是完全基于计算机,以其为核心、结合安防监控的实际要求以及多年来不断完善的安防理论和经验,运用最新的数字视频技术、现场总线技术、网络通信技术建立的一套软硬件相结合、崭新的、完整的安防系统,优化了内部结构,减少了不必要的环节,提高整体性能和反应速度,满足新技术不断发展的需要,并能向用户提供全面的增值服务。
⑴IP网络监控系统的稳定性
IP网络监控系统是建立在计算机和网络基础上的监控系统。工业标准的计算机是大工业生产的产物,经过了全方位的质量检测,符合国际标准,同时也通过了国际安全及质量论证。随着新技术的发展,视频监控向以计算机为核心的数字化、网络化发展已经成为不争的事实,而计算机的国际标准化设计又给第三代网络监控系统的维护和使用带来了极大的方便,一旦出现问题,用户只需对局部进行更换或者维修,能保证用户的长期不间断使用。不像早期监控系统,生产厂家的规模相对较小,没有一个统一的国际标准,产品样式繁多,不具备大规模的监测和应用条件,产品稳定很难保证,而且一旦某个部件发生损坏,就需要整机进行更换。
⑵IP网络监控系统的强大组网功能
数字视频监控系统以网络为平台,采用全新的设计理念,集成当今最先进的网络技术、计算机技术以及数字处理技术。全IP网络监控系统以IP地址来识别所有的监控设备,采用统一的TCP/IP协议来进行图像、声音和数据采集传输能够实现:更广阔地理区域的布局:网络数字视频监控采用了网络数字传输信号,没有线缆长度和信号衰减的限制,而网络自身又不受地理区域的限制,因此,可以实现更广阔区域的监控布局,这种广阔性几乎不存在距离的限制,唯一的限制是网络带宽和应用者的想象力。无限的可扩展能力:在一个网络视频监控系统中,只要在技术上采用统一的标准,对于应用的扩展而言,只是增加相同的设备和增加管理上的IP地址而已,对管理而言,增加设备站点只是意味着IP地址的扩充。
庞大的网络监控:将型号从模拟转换到数字,在采用统一的协议在网络上传输,对网络解决方案上的用户而言,监看视频画面、录制视频资料、控制传统云台镜头,仅仅是网络在线连接这么简单。因此,一个庞大的网络系统,完全可以通过网管的形式,使网络监控的随时随地性得到淋漓尽致的应用。
⑶IP网络监控系统的结构灵活性
数字视频监控系统的基础理论建立在传统的模拟监控理论基础之上,结合网络的无地域及不受空间限制的特性和现今先进的视频数字化处理技术的理论总结,以IP地址为单元组建IP地址组合的大型监控系统,其在系统结构上具有得天独厚的灵活性。
2.系统全结构
按照集中监控的效果要求及实际操作的可行性,数字监控系统主要组成模式为中心统一监控。
2.1、示意图和系统体架构

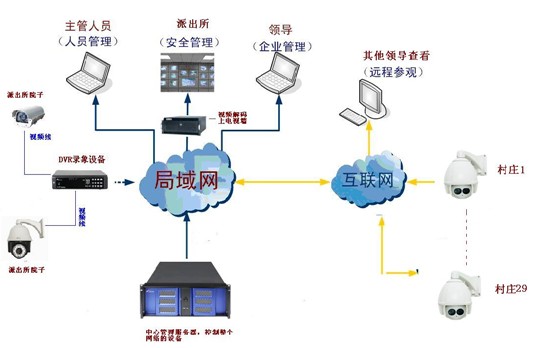

系统总体架构拓扑图如下:
![](/manage/eWebEditor62/uploadfile/20141209170256612.jpg)
2.2、监控点结构
监控点,是系统中最基层的部分。所有的前端设备都工作于此。监控站包括三类硬件设备:网络摄像机,红外网络摄像机、网络设备。对于监控点的硬件配置来说,以可靠、稳定为主。
前端视频硬件
以H.264的编码方式进行视频信息的压缩。
支持用户/用户组管理
支持电子地图管理
支持警报系统管理/警报联动管理
支持摄像机管理
支持网络化视频硬件管理
提供警报查询功能
提供单画面监看、多画面分割、轮跳功能
2.3、监控中心结构
监控中心作为整个系统的核心,担负着整个系统的协调、监管职责。只有保证总监控中心内所有的设备7*24小时不间断运行,才可以保证“数字监控系统”项目的服务质量,也同时可以用户建立网络化视频监控及会议系统的需要。
因此,对于监控中心的硬件配置来说,以稳定、冗余为主。
监控主机集中管理各监控点的视频服务器,并能控制前端监控站的视频云台等。系统提供各种分割画面方式,最大为36画面分割,每个画面为D1格式。
存储系统
中心集中存储的各监控点的录象资料。
存储容量计算公式:码率/8*3600秒*24小时=每天每路的存储容量。
例如:每路监控点需存贮CIF(352*288)分辨率的录像,最大码率为300Kbps,
每天每路的存储空间大约为4~5G
每路监控点需存贮D1(704*576)分辨率的录像,最大码率为1000Kbps,
每天每路的存储空间大约为14~17G
存储服务器可以直接采集前段视频硬件的视频信息进行资料保存,存储服务器配置同主服务器。
